一、產品概述：
TH系列物聯網氣體流量計控制器，由智控模塊、通信模組、電機閥門等組成。本產品通過內置微功耗芯片實現燃?xì)庥?jì)量及電機閥的開關閥控制，并利用公網完成氣體流量計控制器與售氣系統之間購氣和用氣數據的雙向傳遞，進一步提升燃?xì)夤竟芾硭?。本產品可與膜式、羅茨式、渦輪式、漩進漩渦式等類型流量計配套使用，具體的流量計品牌如：天津新科、蒼南儀表、天信儀表、愛拓利、重慶前衛克羅姆、ELSTER、寧波創盛、天津五機床等。

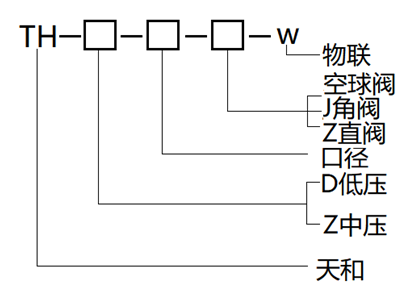

二、型號說明：
三、技術規格：
| 規格型號 | TH-Z-150-W | TH-Z-200-W | TH-Z-250-W | TH-Z-300-W | TH-Z-350-W | TH-Z-400-W |
| 口徑 | 150 | 200 | 250 | 300 | 350 | 400 |
| 壓力范圍 | ≤0.5MPa | |||||
| 環境溫度 | -30℃~+50℃ | |||||
| 環境濕度 | ≤90% | |||||
| 工藝連接 | 法蘭連接GB/T9119-2000突面板式平焊鋼制管法蘭 | |||||
| 脈沖信號 | OC門信號、OD門信號、TTL信號、CMOS信號 | |||||
| 脈沖當量 | 0.1m3/脈沖、1m3/脈沖、10m3/脈沖、100m3/脈沖 | |||||
| 供電方式 | 主電：11.4V鋰電池 | |||||
| 備電：3.6V鋰電池 | ||||||
| 功耗 | 靜態電流≤50uA | |||||
| 動態電流≤80uA | ||||||
| 發射電流≤300mA | ||||||

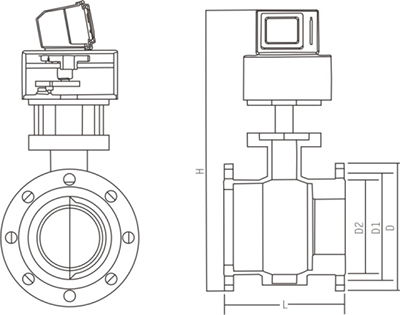

四、安裝尺寸：
型號規格 | 公稱通徑 | D | D1 | D2 | L | H | n-1 |
TH-Z-150-W | 150 | 285 | 240 | 210 | 267 | 755 | 8-ф22 |
TH-Z-200-W | 200 | 340 | 295 | 265 | 292 | 815 | 12-ф22 |
TH-Z-250-W | 250 | 405 | 355 | 320 | 330 | 855 | 12-ф26 |
TH-Z-300-W | 300 | 460 | 410 | 375 | 356 | 965 | 12-ф26 |
TH-Z-350-W | 350 | 520 | 470 | 430 | 433 | 1110 | 16-ф26 |
TH-Z-400-W | 400 | 580 | 525 | 485 | 440 | 1200 | 16-ф30 |
