一、產品概述：
TH系列氣體流量計控制器，由電器盒、IC卡讀寫器接口、電機閥門等組成。本產品通過內置微功耗芯片實現燃氣計量機電激發的開關控制，并利用智能卡完成氣體流量計與管理系統之間購氣和用氣數據的雙向傳遞，實現燃氣自動計量、安全運行及系統的現代化管理。并可根據用戶要求，與各種氣體流量計配套使用?？膳涮椎牧髁坑嬵愋陀辛_茨式、膜式、渦輪式旋進渦輪式等。

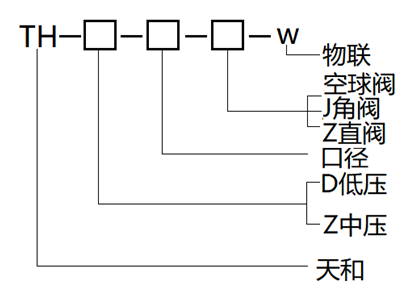

二、型號說明：
三、主要優勢：
● 顯示直觀，使用方便。
● 上電啟動，掉電關閥。
● 數據保持與恢復功能。
● 竊氣關閥，安全可靠。
● 支持市面上主流廠家的流量計與皮膜表。
● 氣量累積與自動計算功能。
● 抗攻擊性強，防護嚴密
四、技術規格：
規格型號 | TH-Z-150 | TH-Z-200 | TH-Z-250 | TH-Z-300 | TH-Z-350 | TH-Z-400 |
口徑 | 150 | 200 | 250 | 300 | 350 | 400 |
最大流量（m3/h） | 2500 | 3600 | 4700 | 6500 | 7500 | 8000 |
壓力范圍 | ≤0.5MPa | |||||
準確度 | ±0.01 | |||||
環境溫度 | -30℃~+50℃ | |||||
環境濕度 | ≤93% | |||||
防爆標志 | Exd ib ⅡB T4Gb | |||||
工藝連接 | 法蘭連接GB/T9119-2010突面板式平焊鋼制管法蘭 | |||||
脈沖信號 | OC門電平，幅值為2.5—6.2V，脈寬不能低于50ms，1m3/脈沖、10m3/脈沖、100m3/脈沖（可設置） | |||||
脈沖誤差 | 不超過一個脈沖當量 | |||||
供電方式 | 4節5號堿性電池 | |||||
功耗 | 電機工作電壓≤DV12V | |||||
動態電流≤100uA | ||||||
靜態電流≤60uA | ||||||

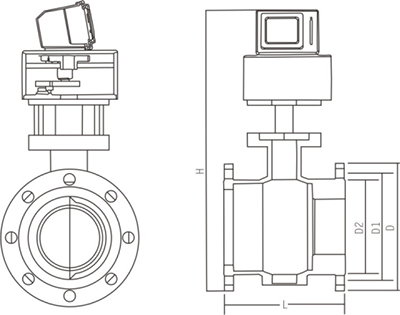

五、安裝尺寸：
型號規格 | 公稱通徑 | D | D1 | D2 | L | H | n-1 |
球閥-DN150 | 150 | 285 | 240 | 210 | 267 | 755 | 8-ф22 |
球閥-DN200 | 200 | 340 | 295 | 265 | 292 | 815 | 12-ф22 |
球閥-DN250 | 250 | 405 | 355 | 320 | 330 | 855 | 12-ф26 |
球閥-DN300 | 300 | 460 | 410 | 375 | 356 | 965 | 12-ф26 |
球閥-DN350 | 350 | 520 | 470 | 430 | 433 | 1110 | 16-ф26 |
球閥-DN400 | 400 | 580 | 525 | 485 | 440 | 1200 | 16-ф30 |
